Pernos Allen
Los pernos Allen son elementos de fijacion de alta precision utilizados en maquinaria, estructuras metalicas, montajes tecnicos y equipos de ensamblaje donde se requiere torque seguro, excelente ajuste y una presentacion profesional. Su accionamiento hexagonal interno permite un apriete firme incluso en zonas reducidas, lo que los convierte en una solucion confiable para aplicaciones industriales y mecanicas.
Dentro de esta familia destacan tres formatos muy usados: socket cilindrico, socket plano y socket boton. Cada uno responde a necesidades distintas de montaje, altura de cabeza, acabado superficial y espacio disponible.
Especificaciones generales
| Familia de producto | Pernos Allen de cabeza hexagonal interna para aplicaciones mecanicas e industriales |
| Tipos de cabeza | Socket cilindrico / Socket plano avellanado / Socket boton |
| Sistema de ajuste | Llave Allen o hexagono interno |
| Material base | Acero al carbono, acero aleado y acero inoxidable segun requerimiento |
| Acabados comunes | Pavonado, zincado, galvanizado o inoxidable natural |
| Normas referenciales | DIN 912 / ISO 4762 / DIN 7991 / ISO 10642 / ISO 7380 |
| Usos frecuentes | Maquinaria industrial, moldes, matriceria, equipos tecnicos, estructuras metalicas y montajes de precision |

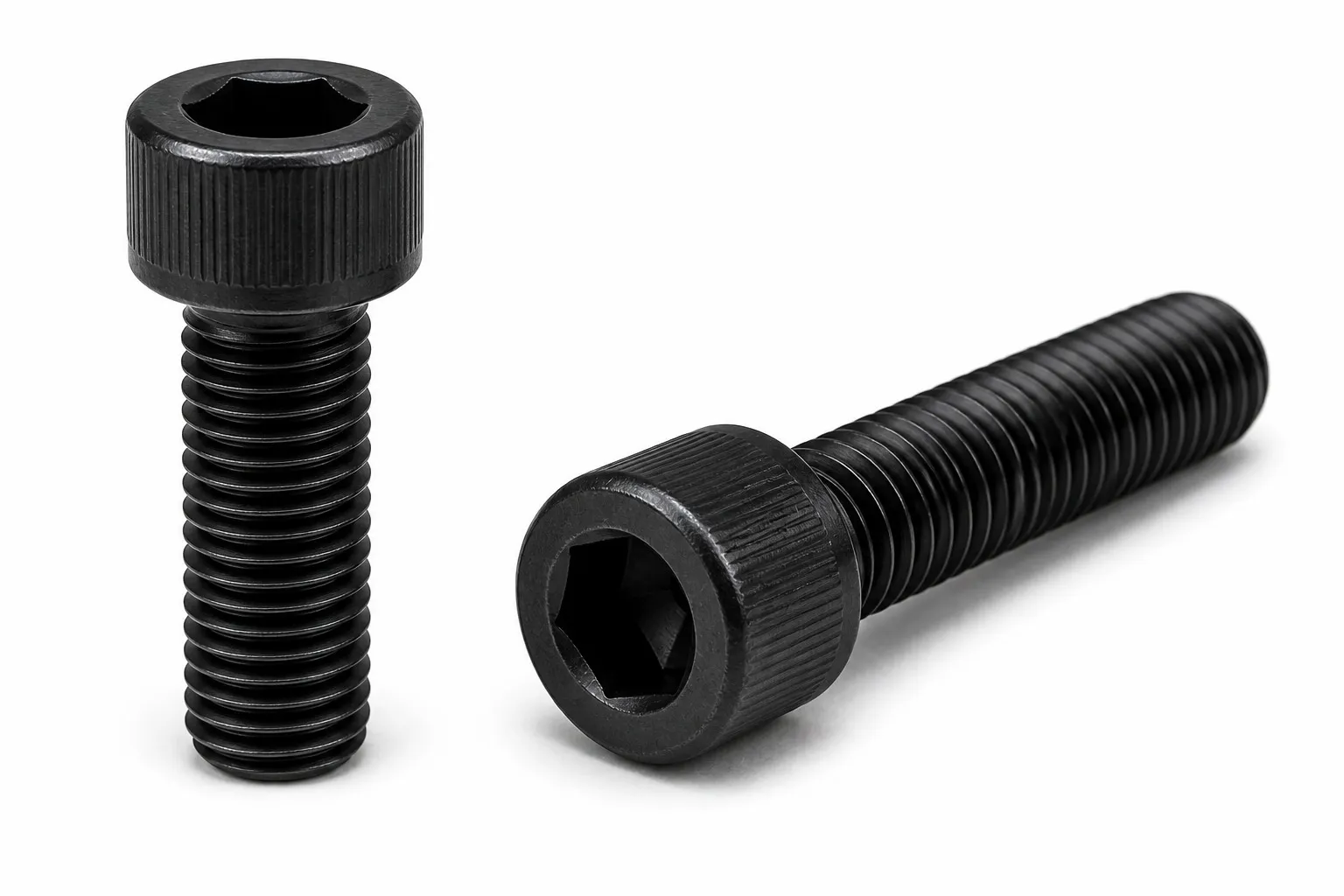

Pernos Allen Socket Cilindrico
Descripcion
El perno Allen socket cilindrico destaca por su cabeza alta y geometria robusta, ideal para aplicaciones que exigen mayor capacidad de apriete y excelente comportamiento mecanico. Su diseño permite transmitir torque con seguridad y ofrecer un ajuste confiable en montajes industriales donde la resistencia es prioritaria.
Segun la informacion proporcionada, este producto trabaja bajo norma DIN 912, especificacion mecanica ISO 898-1 y acabado pavonado, siendo ampliamente utilizado en maquinaria, estructuras metalicas, moldes y aplicaciones mecanicas de precision.
| Dimensional | DIN 912 |
| Mecanica | ISO 898 - 1 |
| Acabados | Pavonado |

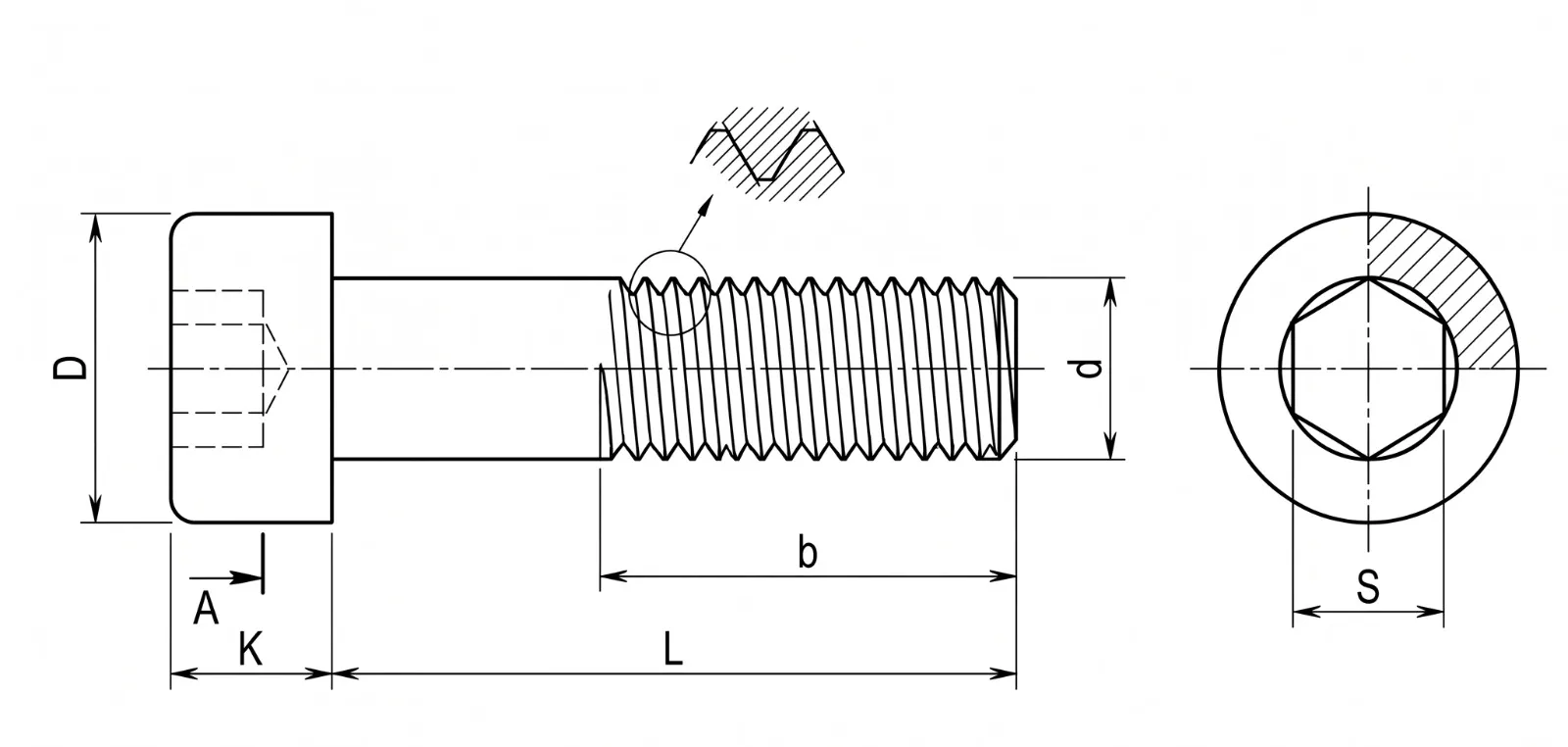

Dimensiones y especificaciones
| Medida | D Min | D Max | K Min | K Max | S Min | S Max | A Min | b Ref |
|---|---|---|---|---|---|---|---|---|
| M3 | 5.32 | 5.50 | 2.86 | 3.00 | 2.52 | 2.58 | 1.30 | 18 |
| M4 | 6.78 | 7.00 | 3.82 | 4.00 | 3.02 | 3.08 | 2.00 | 20 |
| M5 | 8.28 | 8.50 | 4.82 | 5.00 | 4.02 | 4.09 | 2.50 | 22 |
| M6 | 9.78 | 10.00 | 5.70 | 6.00 | 5.02 | 5.14 | 3.00 | 24 |
| M8 | 12.73 | 13.00 | 7.64 | 8.00 | 6.02 | 6.14 | 4.00 | 28 |
| M10 | 15.73 | 16.00 | 9.64 | 10.00 | 8.02 | 8.17 | 5.00 | 32 |
| M12 | 17.73 | 18.00 | 11.57 | 12.00 | 10.02 | 10.17 | 6.00 | 36 |
| M14 | 20.67 | 21.00 | 13.57 | 14.00 | 12.03 | 12.21 | 7.00 | 40 |
| M16 | 23.67 | 24.00 | 15.57 | 16.00 | 14.03 | 14.21 | 8.00 | 44 |
| M20 | 29.67 | 30.00 | 19.48 | 20.00 | 17.23 | 17.23 | 10.00 | 52 |
Propiedades mecanicas
| Clase | Material | Dureza Rockwell | Resistencia minima |
|---|---|---|---|
| 12.9 | Acero aleado templado y revenido | C39 - C44 | 177 000 PSI |
Aplicaciones
- Maquinaria industrial
- Equipos mecanicos de precision
- Moldes y matrices
- Estructuras metalicas
- Montajes de alto torque
- Aplicaciones industriales exigentes

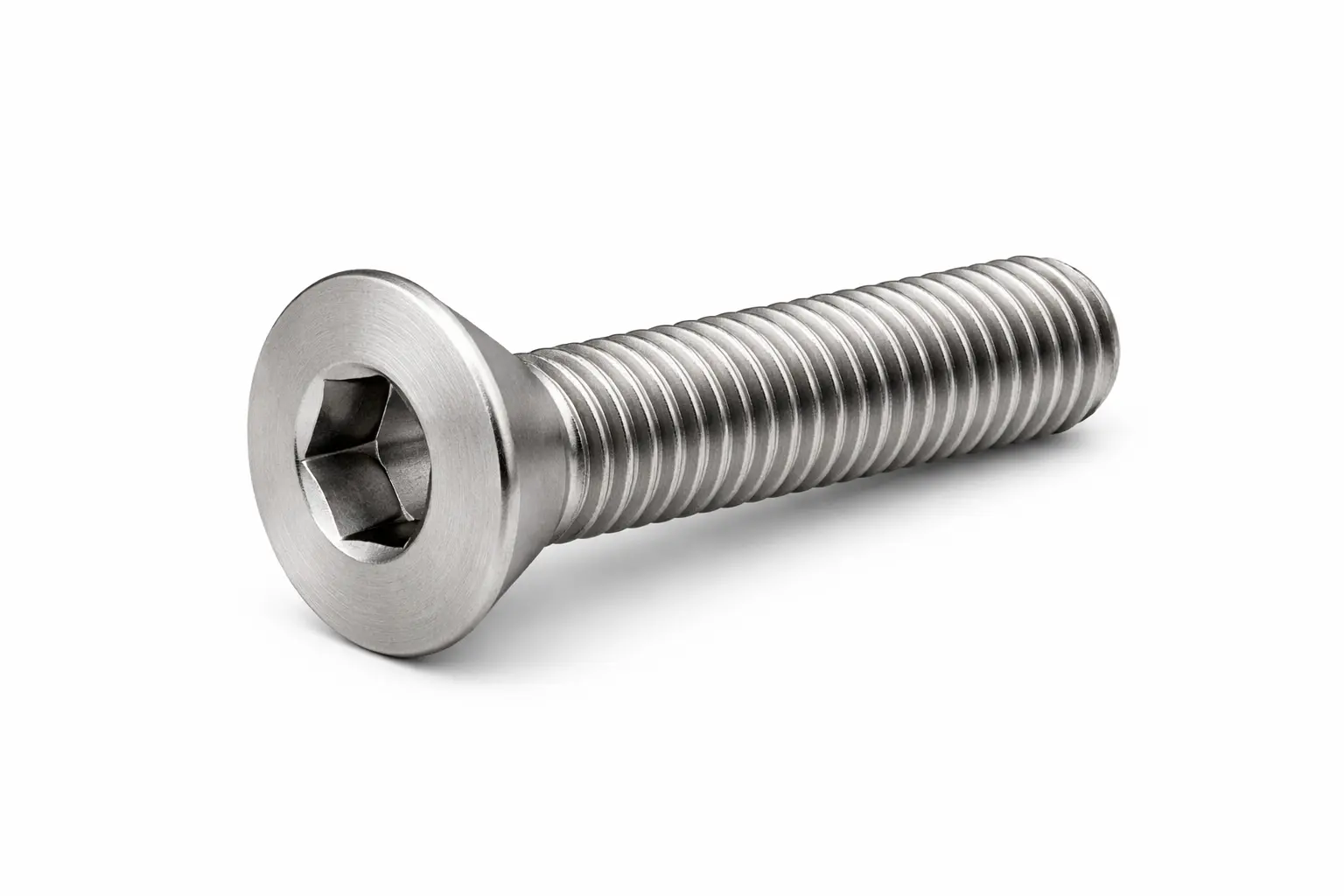

Pernos Allen Socket Plano
Descripcion
El perno Allen socket plano, tambien llamado avellanado, esta diseñado para quedar al ras de la superficie una vez instalado. Esto lo convierte en una alternativa ideal para equipos, tapas, estructuras y componentes donde se busca una terminacion mas limpia, menor saliente y mejor acabado visual.

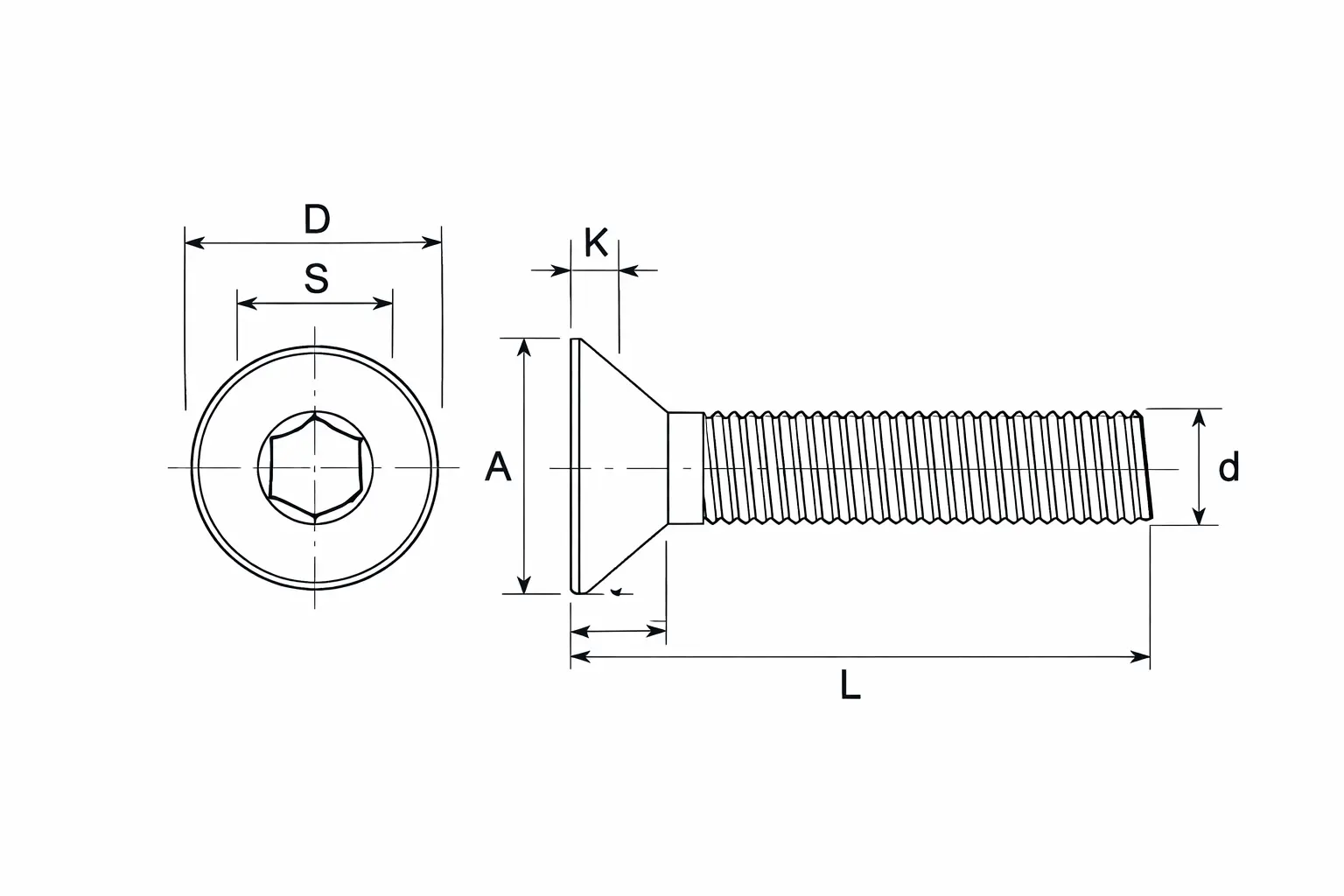

Dimensiones referenciales
| Diametro | Paso | Diametro cabeza | Altura cabeza | Llave Allen |
|---|---|---|---|---|
| M6 | 1.00 | 12 mm | 3.3 mm | 4 mm |
| M8 | 1.25 | 16 mm | 4.4 mm | 5 mm |
| M10 | 1.50 | 20 mm | 5.5 mm | 6 mm |
| M12 | 1.75 | 24 mm | 6.5 mm | 8 mm |
Aplicaciones
- Tapas y cubiertas metalicas
- Superficies donde no debe sobresalir la cabeza
- Montajes visibles con enfoque estetico
- Equipos tecnicos y estructuras de precision
Ventajas
- Terminacion mas limpia y profesional
- Menor interferencia con otras piezas
- Buen ajuste con llave Allen
- Ideal para superficies planas o avellanadas

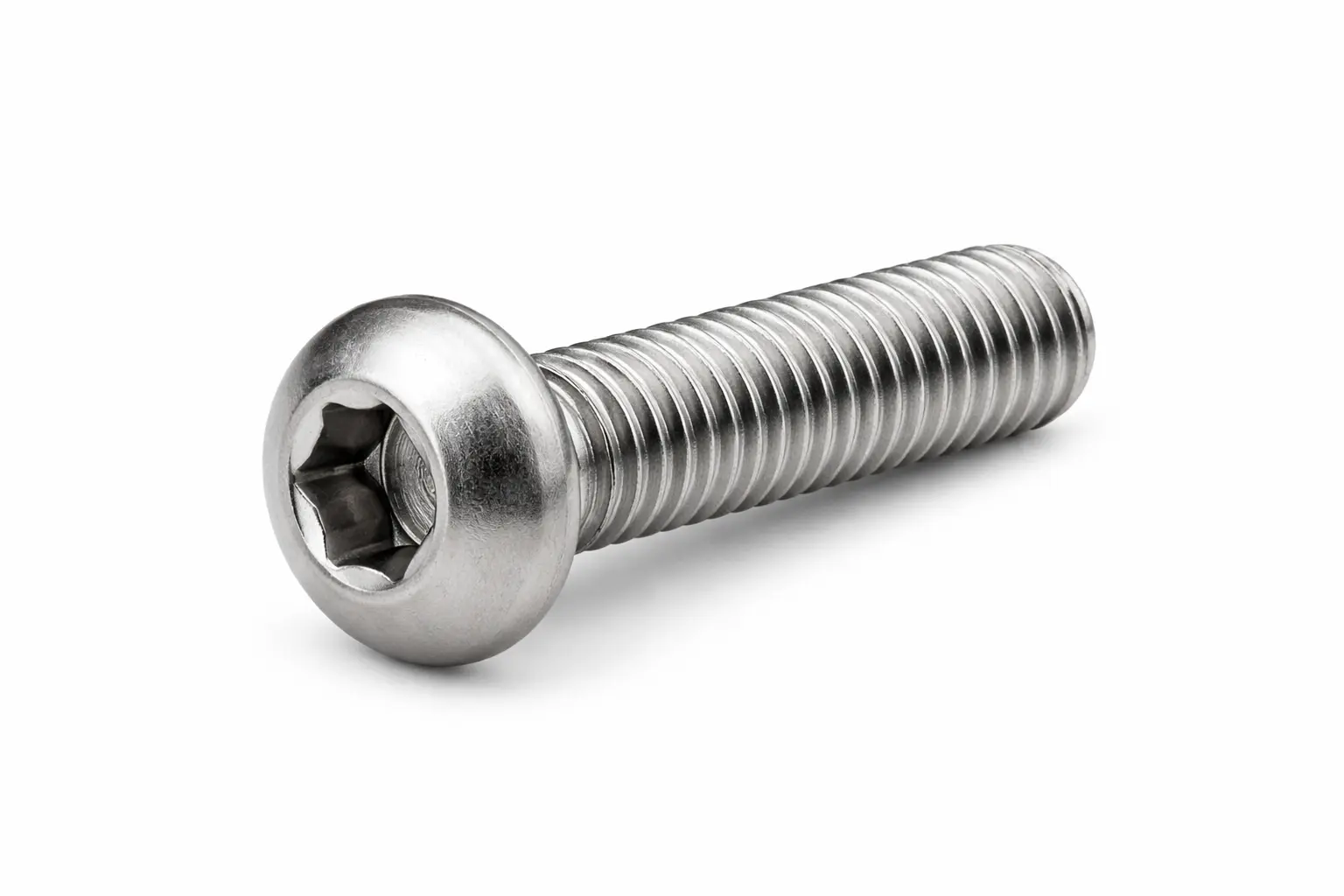

Pernos Allen Socket Boton
Descripcion
El perno Allen socket boton se caracteriza por su cabeza redondeada y perfil bajo. Es una alternativa funcional y visualmente agradable para estructuras, gabinetes, cubiertas y montajes donde se busca una terminacion menos agresiva y una presencia mas discreta sobre la superficie.

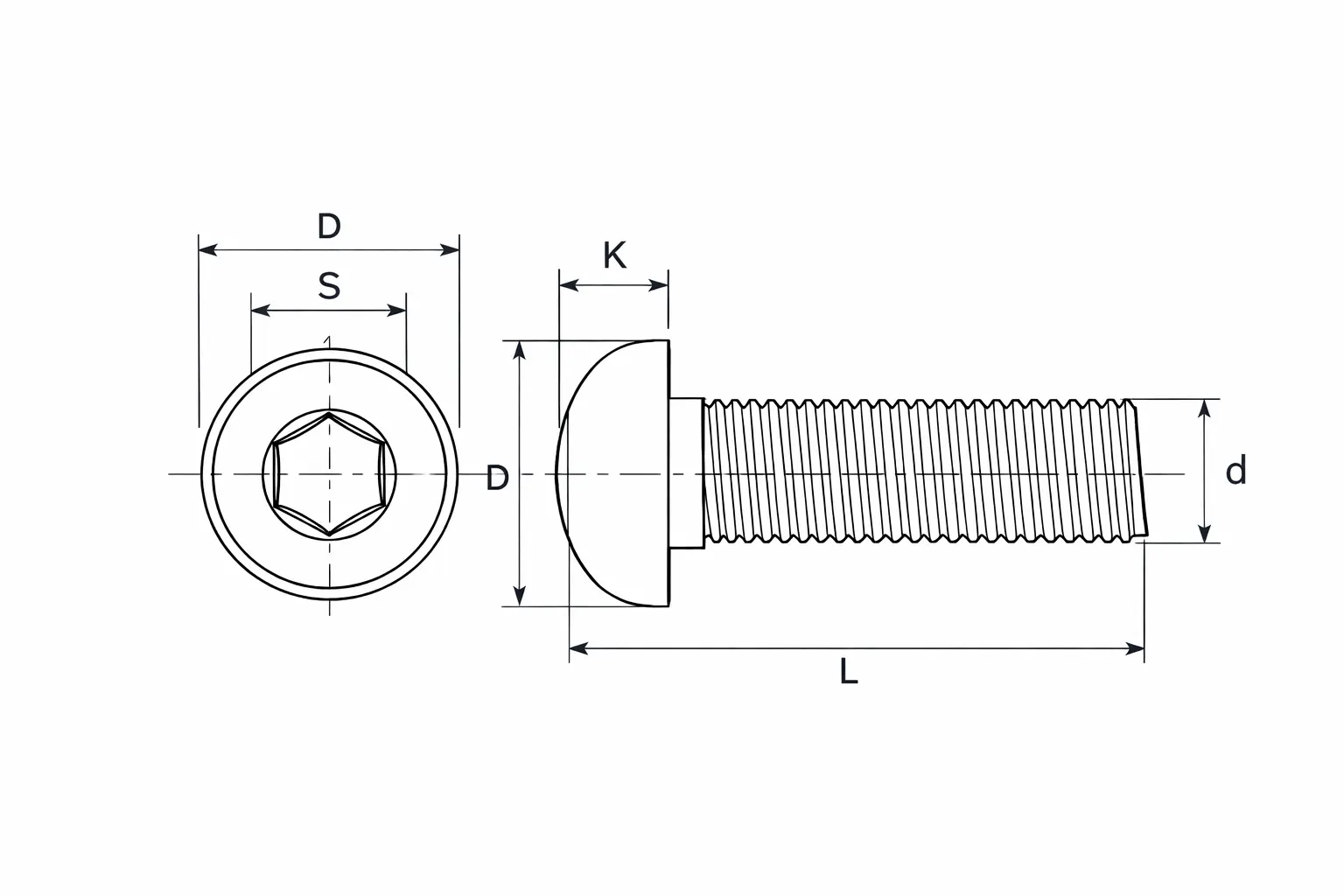

Dimensiones referenciales
| Diametro | Paso | Diametro cabeza | Altura cabeza | Llave Allen |
|---|---|---|---|---|
| M6 | 1.00 | 10.5 mm | 3.3 mm | 4 mm |
| M8 | 1.25 | 14 mm | 4.4 mm | 5 mm |
| M10 | 1.50 | 17.5 mm | 5.5 mm | 6 mm |
| M12 | 1.75 | 21 mm | 6.6 mm | 8 mm |
Aplicaciones
- Gabinetes y cubiertas
- Estructuras ligeras
- Montajes expuestos visualmente
- Equipos con acabado tecnico limpio
Ventajas
- Cabeza de perfil bajo y redondeada
- Mejor presentacion estetica
- Buen ajuste con accionamiento interno
- Ideal para montajes visibles
Solucion versatil para fijacion tecnica
Los pernos Allen ofrecen una solucion confiable, moderna y profesional para una amplia variedad de proyectos industriales y mecanicos. Gracias a sus diferentes formatos de cabeza, permiten adaptarse tanto a necesidades de alto torque como a requerimientos de perfil bajo, acabado al ras o presentacion mas estetica. Son una excelente alternativa para quienes buscan precision, seguridad de apriete y compatibilidad con montajes tecnicos de alto nivel.
