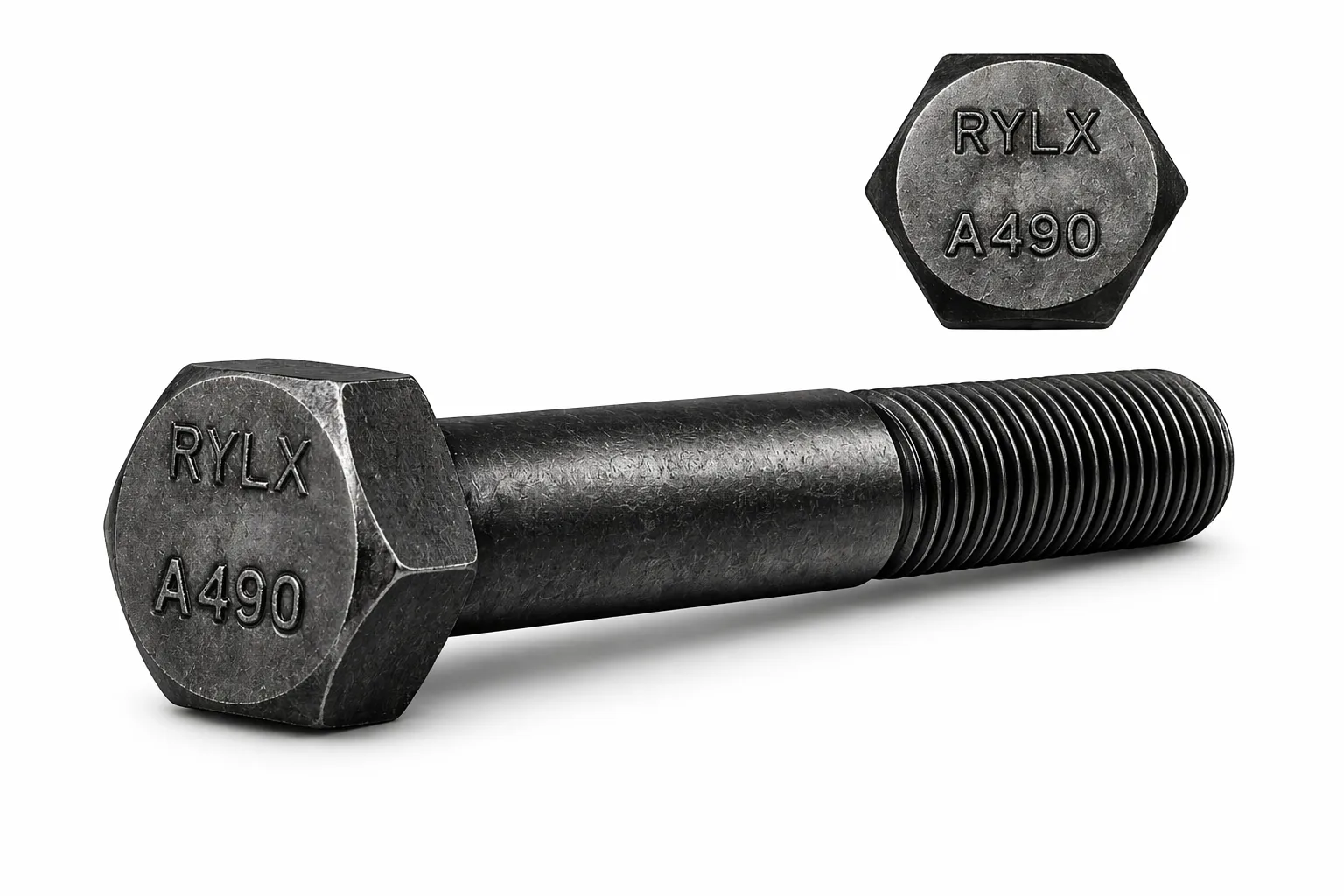

Pernos Estructurales
Los pernos estructurales son elementos de fijacion de alta resistencia utilizados en uniones de acero para construccion metalica, infraestructura y proyectos de ingenieria. Estan diseñados para trabajar en conexiones exigentes donde se requiere capacidad mecanica, seguridad y cumplimiento de normas tecnicas.
Se fabrican principalmente bajo especificaciones ASTM A325 y ASTM A490, con rosca UNC y dimensiones en pulgadas, ofreciendo un excelente desempeño en conexiones estructurales de alta exigencia.
| Dimensional | ANSI/ASME B 18.2.6 |
| Mecanica | ASTM A490 - ASTM A325 |
| Acabados | Pavonado - Galvanizado |
Dimensiones del perno
El siguiente esquema muestra las dimensiones principales de un perno estructural. Estas referencias permiten identificar el diametro nominal, la distancia entre caras, la altura de cabeza y el largo de rosca.
| Simbolo | Descripcion |
|---|---|
| D | Diametro nominal del perno |
| UNC | Hilo por pulgada en rosca gruesa |
| F | Distancia entre caras |
| H | Altura de la cabeza |
| Lr | Largo de rosca referencial |
Tabla de medidas estandar
| Diametro (D) | UNC | Distancia entre caras (F) | Altura cabeza (H) | Largo de rosca (Lr) |
|---|---|---|---|---|
| 1/2" | 13 | 7/8" | 5/16" | 1.00" |
| 5/8" | 11 | 1-1/16" | 25/64" | 1.25" |
| 3/4" | 10 | 1-1/4" | 15/32" | 1.38" |
| 7/8" | 9 | 1-7/16" | 35/64" | 1.50" |
| 1" | 8 | 1-5/8" | 39/64" | 1.75" |
| 1-1/8" | 7 | 1-13/16" | 11/16" | 2.00" |
| 1-1/4" | 7 | 2" | 25/32" | 2.00" |
| 1-3/8" | 6 | 2-3/16" | 27/32" | 2.25" |
| 1-1/2" | 6 | 2-3/8" | 15/16" | 2.25" |
Especificaciones mecanicas
| Norma | Diametro | Material |
|---|---|---|
| ASTM A325 Tipo 1 | 1/2" a 1" | Acero mediano carbono tratado termicamente |
| ASTM A325 Tipo 1 | 1-1/8" a 1-1/2" | Medium carbon steel quenched and tempered |
| ASTM A490 Tipo 1 | 1/2" a 1-1/2" | Acero mediano carbono tratado termicamente |
| Norma | Dureza Rockwell | Resistencia minima a la traccion |
|---|---|---|
| ASTM A325 Tipo 1 | C25 a C34 / C19 a C30 | 105,000 psi |
| ASTM A490 Tipo 1 | C33 a C39 | 150,000 psi |
Calidades disponibles
Los pernos estructurales se suministran principalmente bajo normas ASTM A325 y ASTM A490, utilizadas en conexiones de acero de alta exigencia mecanica. Las dimensiones son estandar y la diferencia principal radica en la resistencia y la norma del producto.
ASTM A325
Pernos estructurales de alta resistencia para uniones atornilladas en acero estructural.
ASTM A490
Pernos estructurales de mayor resistencia mecanica para aplicaciones de carga elevada.
Aplicaciones
Solicitar una cotizacion
Nuestro equipo puede asesorarlo en la seleccion de pernos, tuercas y elementos de fijacion segun las especificaciones de su proyecto. Complete el formulario y le enviaremos una cotizacion en el menor tiempo posible.
- Atencion personalizada
- Fabricacion segun requerimiento
- Entrega a nivel nacional
